Анализ ТРГ в ортодонтической диагностике

Телерентгенограмма (ТРГ) черепа — рентгенологическое исследование, которое широко применяется в ортодонтии для оценки строения лицевого скелета, положения челюстей и зубов. Снимок выполняется при стандартизированном положении головы и увеличенном расстоянии между источником излучения и пациентом. Это позволяет уменьшить проекционные искажения и получить изображение, пригодное для проведения цефалометрических измерений.

Анализ ТРГ помогает ортодонту определить, связан ли нарушенный правильный прикус https://ormco.ru/sections/pravilnyj-prikus/ преимущественно с аномальным положением зубов, особенностями строения челюстей или сочетанием этих факторов. Полученные данные используются при планировании ортодонтического лечения, оценке роста лицевого скелета и подготовке к ортогнатическим операциям.

При этом телерентгенография не является обязательным исследованием для абсолютно каждого пациента. Необходимость снимка определяется клинической ситуацией: при некоторых локальных нарушениях положения зубов достаточно других методов диагностики, тогда как при выраженных скелетных аномалиях цефалометрический анализ имеет особое значение.

Как выполняется ТРГ и какие бывают проекции

Телерентгенография проводится с использованием специального рентгенологического оборудования. Для уменьшения геометрических искажений применяется стандартизированное расстояние между источником излучения и пациентом, обычно около 1,5 метра или более в зависимости от аппарата.

Во время исследования голову пациента устанавливают в определённое положение с помощью цефалостата. Фиксирующие элементы помогают воспроизводить одинаковую геометрию снимков, что особенно важно при сравнении результатов в динамике.

Перед процедурой пациента просят снять украшения и другие металлические предметы, которые могут попасть в область исследования. Необходимость и особенности применения рентгенозащитных средств определяются действующими правилами радиационной безопасности и используемой методикой. Защитные элементы не должны закрывать анатомические структуры, необходимые для диагностики.

Экспозиция занимает короткое время. Во время получения изображения важно сохранять неподвижность, чтобы избежать смазывания анатомических ориентиров.

В ортодонтии применяются две основные проекции:

• Боковая ТРГ — используется для оценки переднезадних и вертикальных взаимоотношений челюстей, положения зубов, особенностей роста и мягкотканного профиля.
• Прямая ТРГ — применяется преимущественно для анализа симметрии лицевого скелета, поперечных размеров и положения отдельных анатомических структур относительно срединной линии.

Обе проекции не обязательно выполняются каждому пациенту. Наиболее распространена боковая телерентгенограмма, а прямая назначается при наличии соответствующих диагностических задач.

Что показывает ТРГ в боковой проекции

Боковая телерентгенограмма позволяет оценить взаимное положение верхней и нижней челюстей, их соотношение с основанием черепа и особенности вертикального строения лица.

Для этого на снимке определяются анатомические ориентиры, между которыми рассчитываются углы и линейные расстояния. Например, показатели SNA, SNB и ANB используются для характеристики переднезаднего положения челюстей и их взаимоотношений.

Однако интерпретировать один показатель отдельно от остальных неправильно. Значения цефалометрических углов зависят от особенностей строения основания черепа, вертикальных параметров и других индивидуальных характеристик пациента.

Важная часть анализа — оценка положения резцов. Ортодонт определяет их наклон относительно челюстных костей и учитывает возможную зубоальвеолярную компенсацию скелетной аномалии.

Например, при выраженном несоответствии челюстей передние зубы могут изменять наклон таким образом, что внешне нарушенный правильный прикус выглядит менее заметным. Цефалометрический анализ помогает выявить подобную компенсацию и определить допустимые пределы дальнейшего перемещения зубов.

Дополнительно оцениваются вертикальные пропорции лицевого скелета, направление роста нижней челюсти и соотношение передней и задней высоты лица.

Отдельное внимание уделяется мягкотканному профилю: положению губ, подбородка и другим параметрам, имеющим значение для эстетического планирования. При этом прогноз изменений внешности нельзя строить исключительно на основании цефалометрических измерений, поскольку реакция мягких тканей индивидуальна.

Для чего нужна ТРГ в прямой проекции

Прямая телерентгенограмма используется для оценки поперечных взаимоотношений челюстей и симметрии лицевого скелета.

Ортодонт анализирует расположение анатомических ориентиров относительно срединной линии, выявляет возможное смещение нижней челюсти, различия между правой и левой сторонами лица и другие особенности строения.

Такое исследование может быть полезно при выраженной асимметрии, перекрёстном прикусе и подозрении на поперечное скелетное несоответствие.

Однако возможности прямой ТРГ ограничены наложением анатомических структур и проекционными искажениями. Поэтому при сложной асимметрии или необходимости точной трёхмерной оценки врач может назначить конусно-лучевую компьютерную томографию.

Важно также понимать, что ТРГ не предназначена для полноценной диагностики воспалительных заболеваний околоносовых пазух. Хотя отдельные анатомические структуры могут отображаться на снимке, оценка состояния слизистой оболочки и диагностика синуситов требуют соответствующего клинического обследования и при необходимости других методов визуализации.

Как проводится цефалометрический анализ

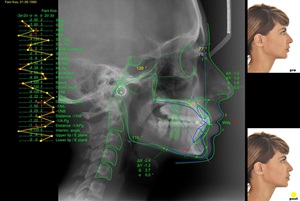

После получения снимка ортодонт выполняет его расчёт — цефалометрию. На изображении отмечаются стандартные анатомические точки, проводятся линии и плоскости, измеряются углы и расстояния.

Существуют различные методики цефалометрического анализа, в том числе анализы Штайнера, Риккетса, Макнамары и другие. Каждая система использует определённый набор параметров и нормативных значений.

Результаты сопоставляются с возрастом, особенностями лицевого скелета и клинической картиной пациента. При этом нормативные показатели не следует воспринимать как универсальный идеал, к которому обязательно нужно привести каждого человека.

Цефалометрический расчёт может выполняться вручную или с помощью специализированных компьютерных программ. Цифровые системы ускоряют обработку снимка, позволяют сохранять результаты и сравнивать измерения в динамике.

Однако автоматизация не исключает ошибок. Точность анализа зависит от качества изображения и правильности определения анатомических ориентиров. Поэтому результаты цифрового расчёта требуют профессиональной проверки.

Оценка роста по телерентгенограмме

У детей и подростков боковая ТРГ может использоваться для дополнительной оценки скелетной зрелости.

Один из методов основан на анализе формы и степени созревания шейных позвонков, видимых на снимке. Он помогает ориентировочно определить стадию роста и выбрать подходящее время для отдельных видов ортодонтического лечения.

Например, при планировании коррекции скелетных нарушений важно учитывать, находится ли пациент до периода интенсивного подросткового роста, во время него или после его завершения.

Однако оценка зрелости шейных позвонков имеет ограничения и не позволяет с абсолютной точностью установить момент максимальной скорости роста у конкретного ребёнка. Поэтому её результаты рассматриваются вместе с другими клиническими данными.

Когда требуется повторная ТРГ

Телерентгенограмма может выполняться до начала ортодонтического лечения, в процессе коррекции или после её завершения. Однако универсального требования делать три снимка каждому пациенту не существует.

Первичное исследование проводится при наличии диагностических показаний. Повторная ТРГ может потребоваться, если необходимо оценить изменения положения челюстей и зубов, динамику роста или скорректировать план лечения.

Особое значение контрольная цефалометрия имеет при подготовке к ортогнатическим операциям. В таких случаях врачу необходимо оценить положение зубов относительно челюстных костей и готовность пациента к хирургическому этапу. При этом состав и сроки исследований определяются индивидуальным хирургическим и ортодонтическим планом.

После завершения лечения снимок назначают, когда его результаты способны повлиять на дальнейшее ведение пациента или необходимы для оценки конкретных изменений.

При планировании повторных исследований учитывается лучевая нагрузка. Рентгенологическая диагностика должна быть обоснованной, а количество снимков — соответствовать реальной клинической необходимости.

Можно ли заменить ТРГ компьютерной томографией

Конусно-лучевая компьютерная томография (КЛКТ) позволяет получить трёхмерное изображение костных структур челюстно-лицевой области. На основе этих данных при соответствующем поле обзора и качестве исследования можно построить синтезированную боковую или прямую телерентгенограмму.

Если пациенту уже выполнена КЛКТ, содержащая необходимые анатомические структуры, такой подход иногда позволяет избежать дополнительного рентгенологического исследования.

Кроме того, данные КЛКТ могут использоваться для трёхмерного цефалометрического анализа. Он особенно полезен при выраженной асимметрии и сложных скелетных деформациях, когда двухмерное изображение не позволяет полноценно оценить пространственные взаимоотношения костных структур.

Однако КЛКТ не следует назначать только ради получения трёхмерной цефалометрии, если диагностическую задачу можно решить с помощью обычной ТРГ с меньшей лучевой нагрузкой. Более сложный метод исследования не всегда является необходимым или предпочтительным.

Таким образом, анализ ТРГ остаётся важным инструментом ортодонтической диагностики. Он помогает отличить зубные нарушения от скелетных, оценить положение челюстей и резцов, учесть особенности роста и обоснованно выбрать тактику лечения. Наибольшую ценность цефалометрия представляет не сама по себе, а в сочетании с клиническим осмотром, анализом прикуса и другими исследованиями, необходимыми конкретному пациенту.
